一 用处

国际先进的降水粒子丈量设备，此设备能够实时丈量单个降水粒子（如，雨、雪、雹等）的大幼、状态、聚合状态、方向和降落速度等。通过设备软件，还能够推算降水率、降水量和降水粒子谱等。这些数据是充分理解大气降水过程的关键身分，是钻研和标定云雷达、降水雷达的必备工具，合用于形象和环境、电信和波传布、工业利用等领域。





二 道理

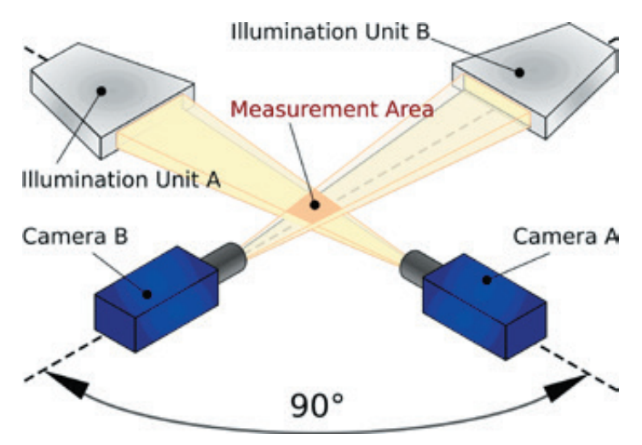

传感器是由摄像头和背光源组成，摄像头将对丈量区域的图像进行线形扫描，将采集区域内的图像传输到电子单元内处置存储，而后用专业配套软件进行一系列分析。





三 组成

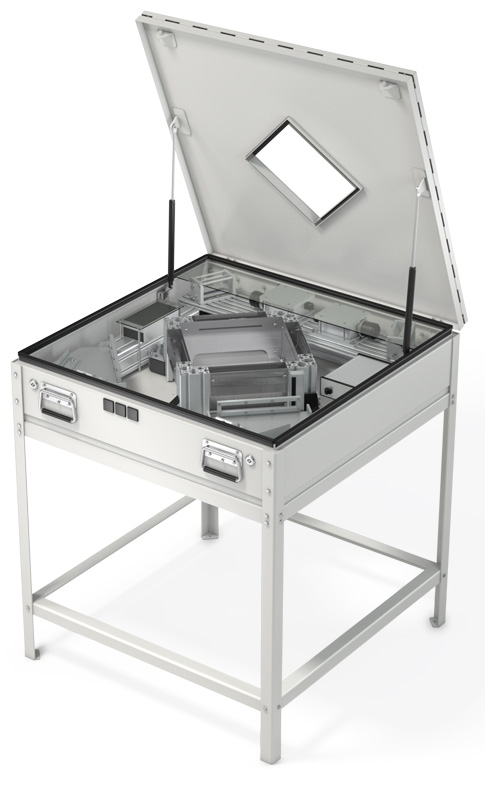

设备由丈量单元、笔记本电脑、供电单元三部门组成。



四 产品特点

l每个雨滴的前视图

l每个雨滴的侧视图

l垂直降落速度

l每个粒子的功夫戳

l雨滴直径

l估计雨滴的水平速度

l令3D沉建成为可能

l降雨率与功夫图

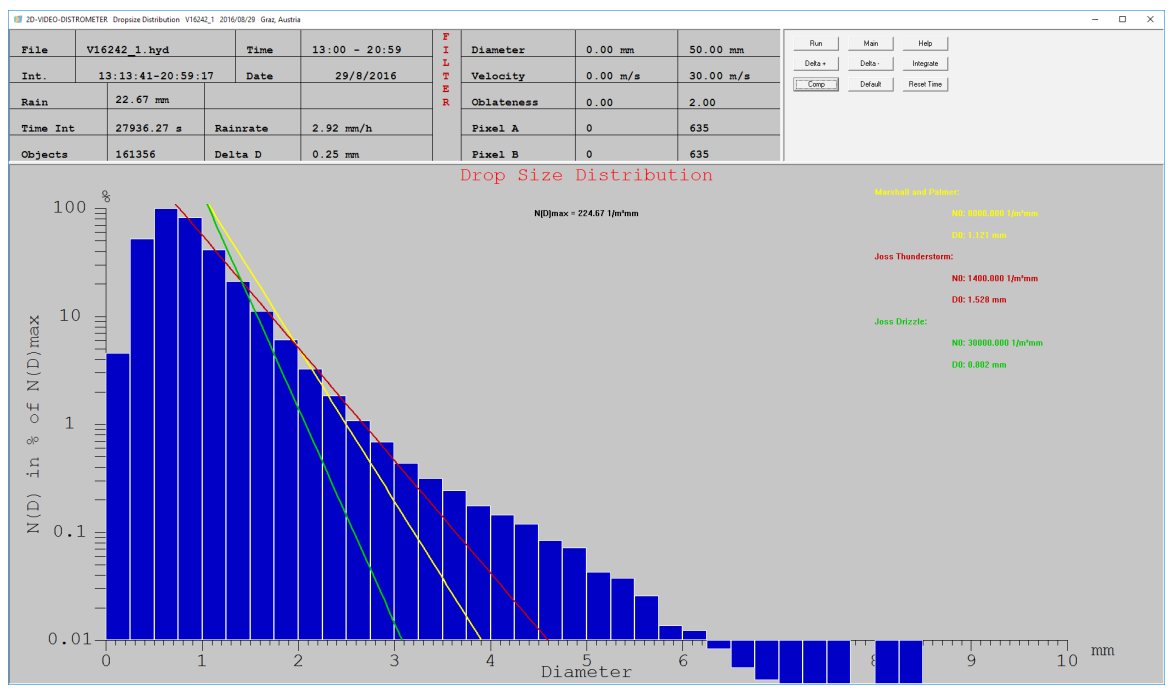

l雨滴粒子散布图

l垂直速杜纂等量直径图

l扁率与直径图

l评估单个降水粒子相态组成(固态、液态、消融、冰冻等)

l最幼粒子分辨能力可达0.17mm，无最大粒子尺度限度

l功夫戳最高分辨率达18μs

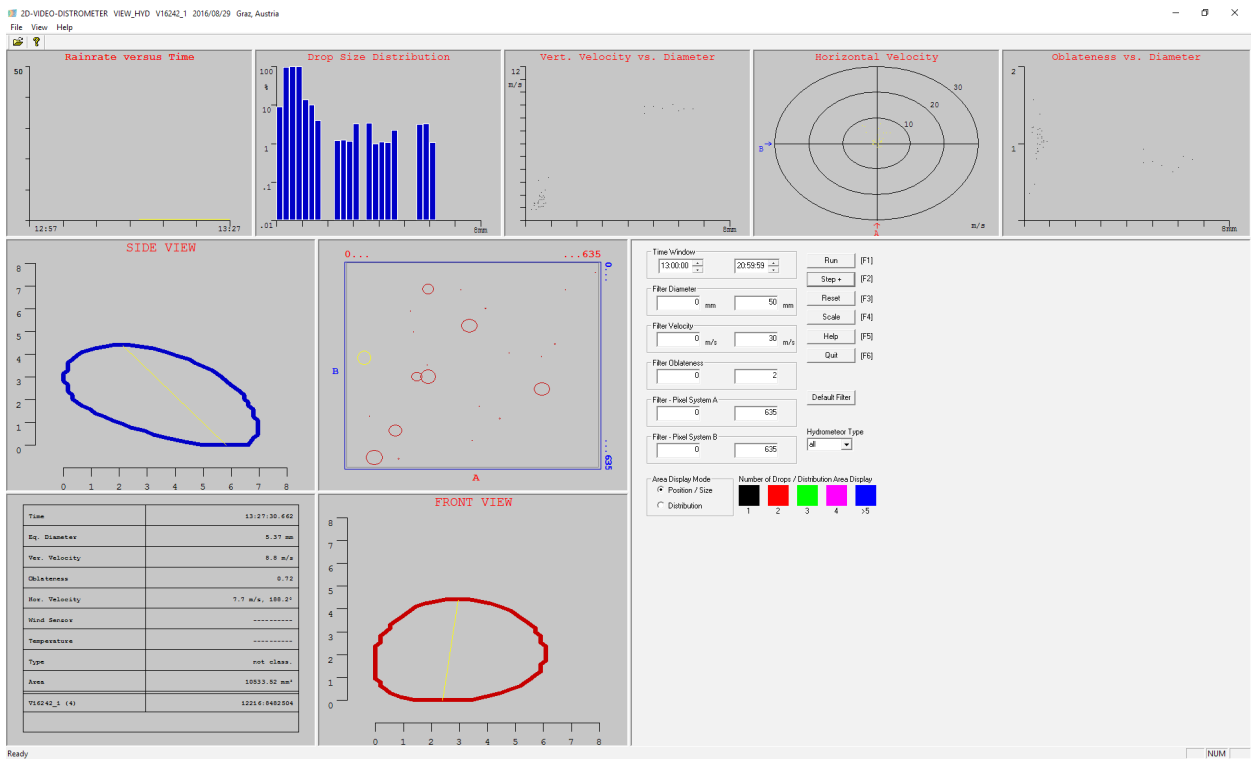

软件主屏幕

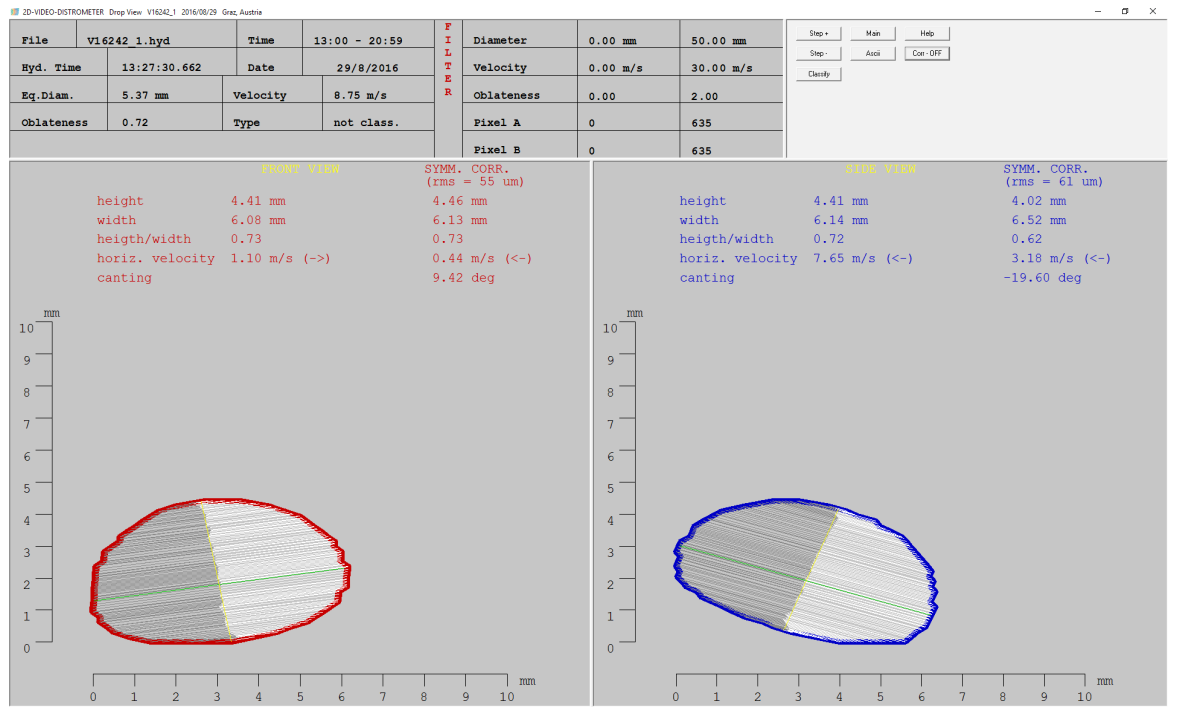

单个粒子图

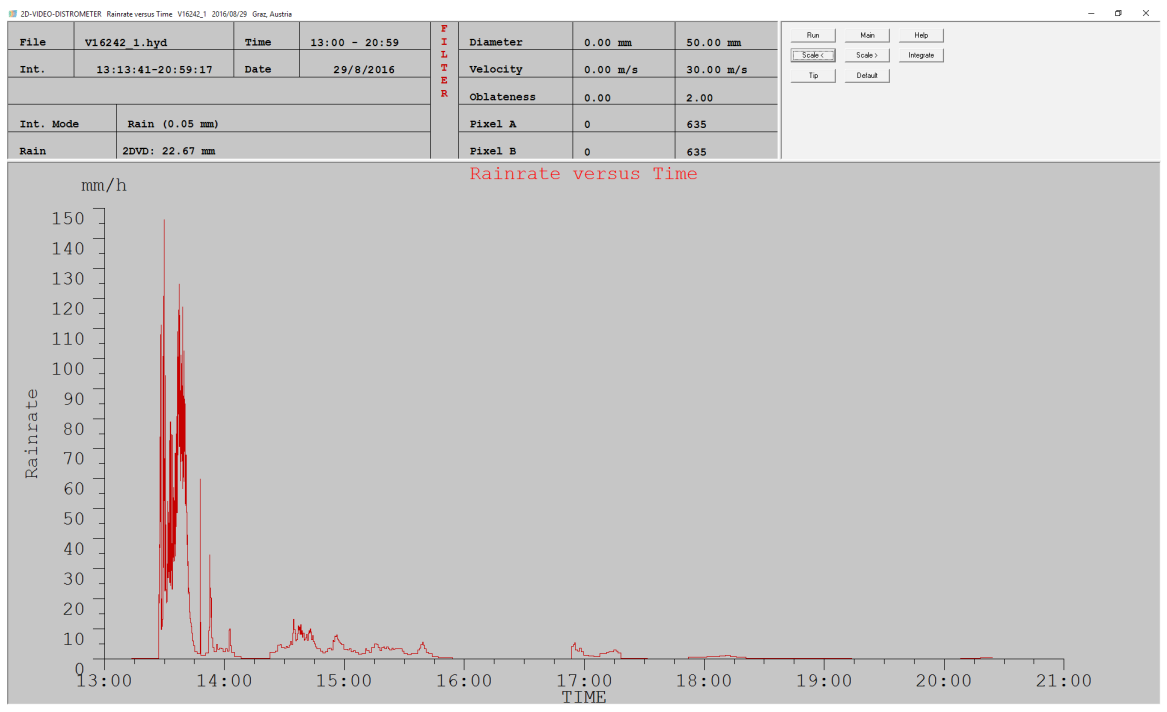

降雨率与功夫图

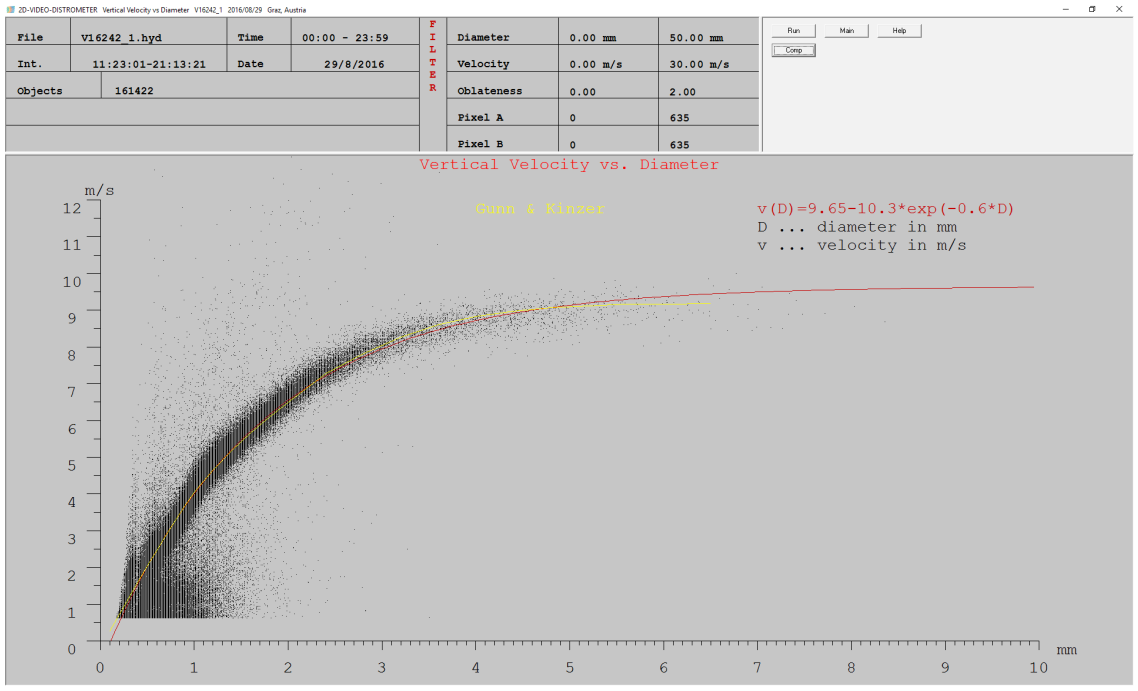

垂直速杜纂等量直径图

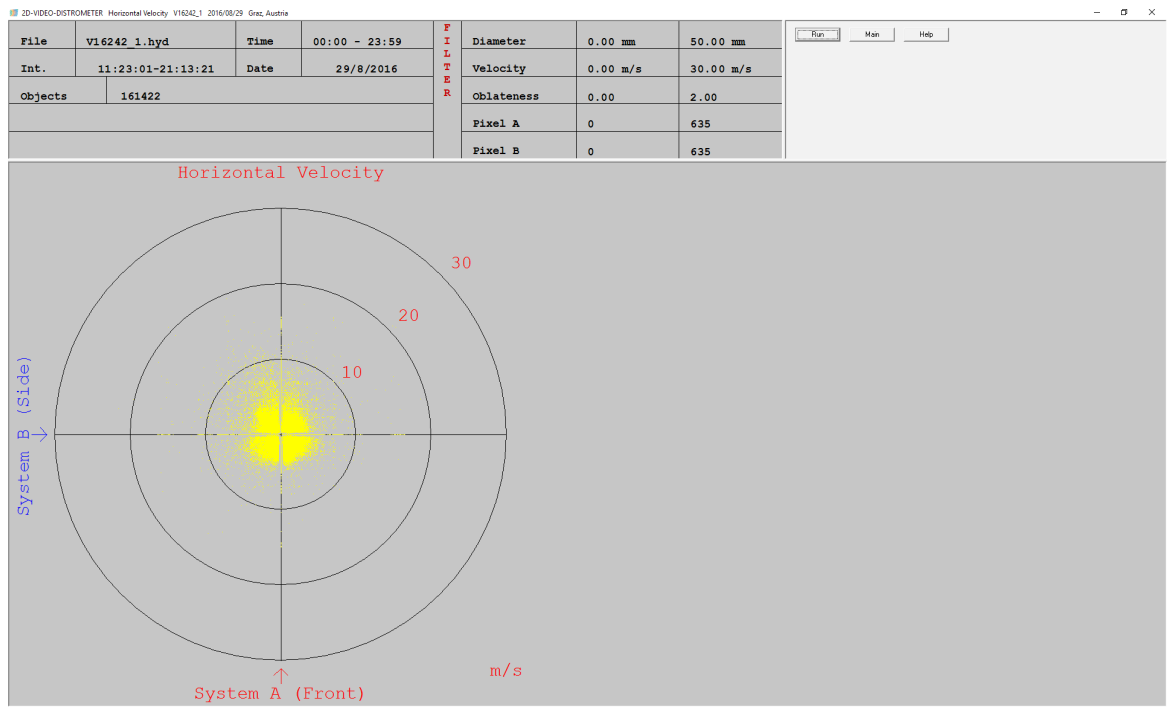

雨滴水平速度图



垂直速杜纂等量直径散布图



五 技术参数

• 垂直方向分辨率：优于0.17 mm，veloc. < 10 m/s
• 垂直速度正确性：优于4 %，veloc. < 10 m/s
• 采样区域面积：100×100 mm²
• 尺寸：960 mm × 960 mm × 890 mm
• 丈量单元与电脑最远距离：100 m
• 电脑功率：600 W



六 利用领域





七 利用案例

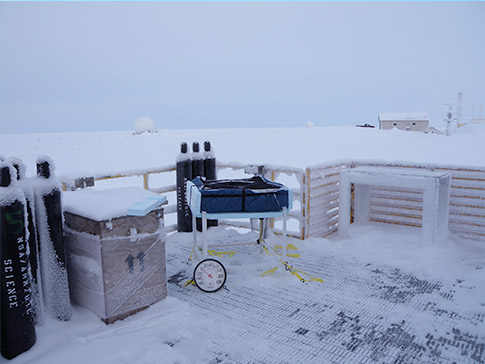

极端气象前提下利用2DVD观测降雪数据



八 参考文件
